由面及点，说说剪力墙支模的标准做法！

日期：2015年09月14日阅读次数：10268次【字体：大中小】来源：

一、剪力墙螺杆间距

模板集中钻眼1.1层高3米的标准层墙体应设置5～6道水平加固螺杆，水平加固螺杆间距不得大于500mm，最底下一道离地不得大于200mm，最上面一道离板底不得大于250mm。

1.2对拉螺杆采用Ф12螺杆，底下三道加固箍应采用两个螺帽加固，防止螺帽因震动而松动。

二、剪力墙支模

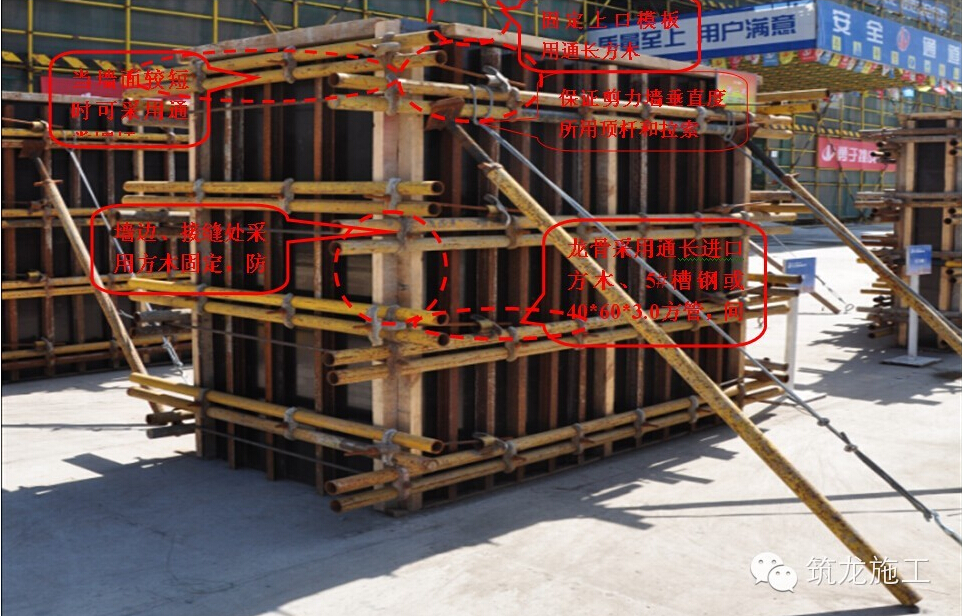

2.1剪力墙龙骨应采用通长50*90进口方木、5#槽钢或40*60*3,0方管加固，净空间距不得大于200mm；所有模板拼缝处均应设置和槽钢或方管同规格进口方木加固，防止漏浆。2.2所有剪力墙应设置保证墙体垂直度的斜撑，防止在浇混凝土过程中产生墙体偏扭。

三、剪力墙定位

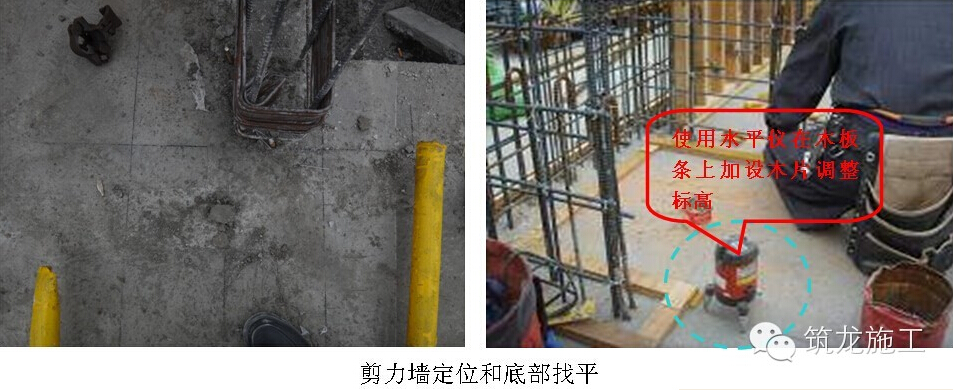

剪力墙定位和底部找平3.1剪力墙模板安装前须设置离边200或300的控制线、轴线和剪力墙边线，用来复核剪力墙模板的定位和垂直度的准确性；3.2在剪力墙支模前应对剪力墙底部进行砂浆找平或模板条找平，减少因墙模板与楼面存在缝隙造成漏浆。
四、堵头板固定

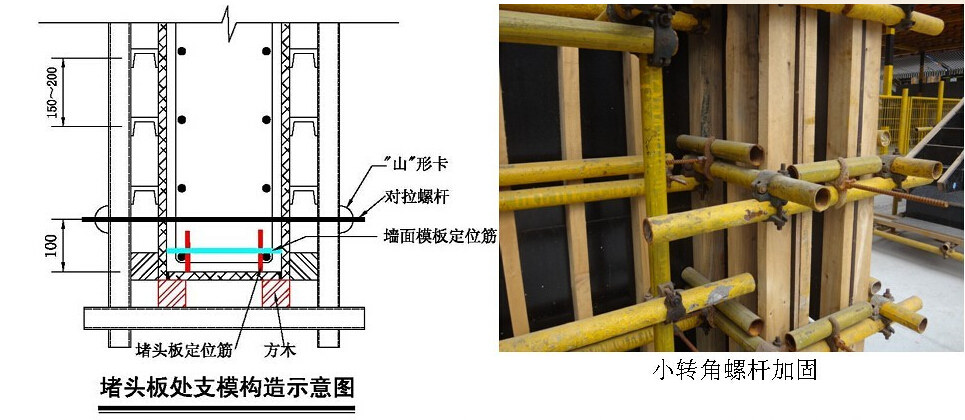

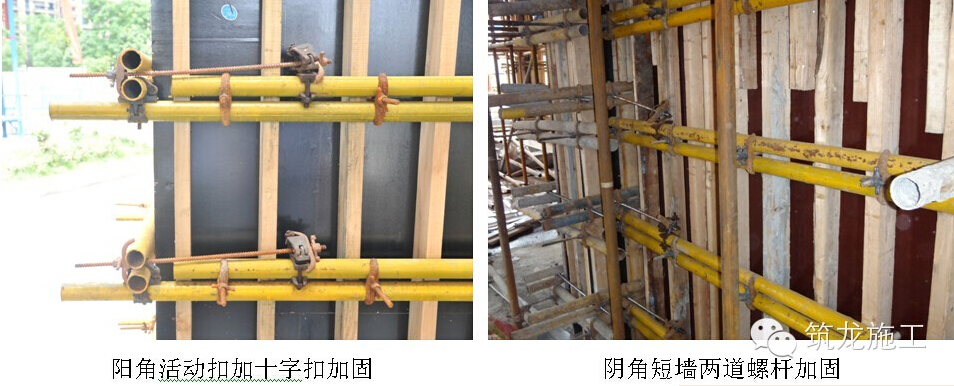

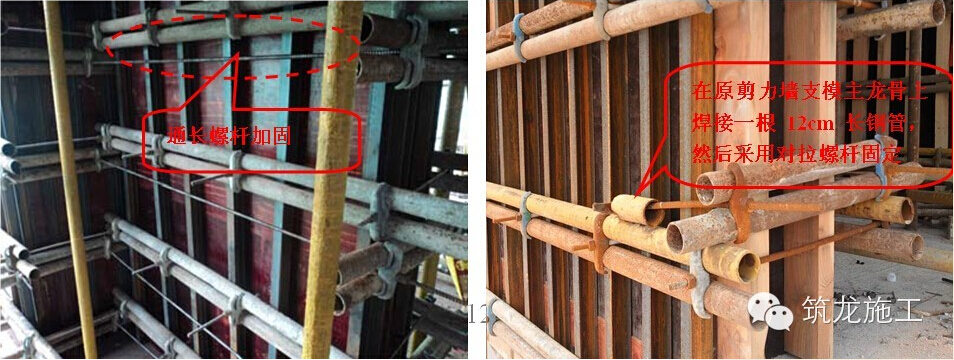

4.1剪力墙堵头板模板拼缝处应采用方木固定，防止剪力墙阳角漏浆.对于较短剪力墙堵头板建议采用通长螺杆加固，防止剪力墙端头变形、胀模。4.2剪力墙堵头支模前在剪力墙同一水平筋两端焊接对拉螺杆，用以加固堵头板和剪力墙阳角。4.3墙厚为250mm及以上时剪力墙阳角加固：在原剪力墙支模主龙骨上焊接一根12cm长钢管，然后采用对拉螺杆固定。4.4层高小于3m和墙厚为200mm时剪力墙阳角加固：在原剪力墙支模长钢管上固定一个活动扣，然后采用对拉螺杆固定，端头加固钢管必须和剪力墙支模长钢管十字扣固定。

4.5剪力墙阴角加固：剪力墙阴角处必须采用两道穿墙螺杆加固，长方向阴角处穿墙螺杆应加长加固短方向端头板。

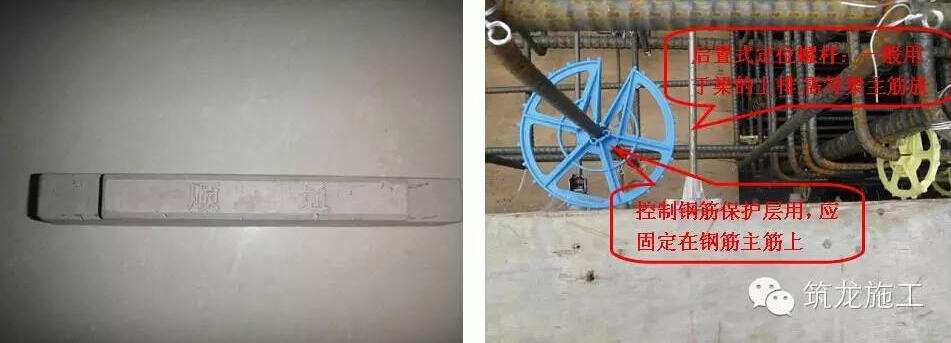

五、剪力墙厚度和钢筋保护层厚度控制
